‘3D 스캐닝’ 기술로 정확하게 제작… 목포서 만들어 울산으로 해상운송

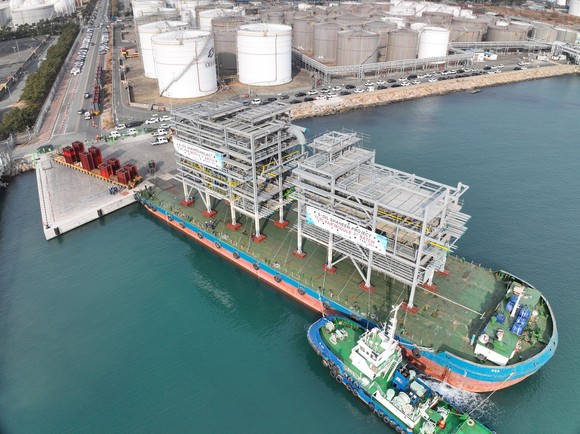

‘샤힌 프로젝트’ 대형 모듈을 실은 바지선이 울산신항 부두에 접안하는 작업을 하고 있다. 사진=DL이앤씨


DL이앤씨가 국내 석유화학업계 사상 최대 규모 투자인 에쓰오일의 ‘샤힌 프로젝트’ 건설 현장에 ‘PAR 모듈’을 설치했다고 7일 밝혔다.

PAR(Pre-Assembled Pipe Rack) 모듈은 플랜트의 원료·생산품 등의 이동 통로 역할을 하는 배관을 지지하는 구조물이다.

이번에 설치한 PAR 모듈은 울산 온산산업단지에 석유화학 시설을 짓는 샤힌 프로젝트를 위해 목포 모듈 제작장에서 옮겨왔다. DL이앤씨는 지난 2월부터 10차례에 걸쳐 순차적으로 모듈을 운송했다. 길이 47m, 너비 22m, 높이 36m에 이르는 대형 모듈을 포함해 총 17개다. 옮긴 모듈의 무게는 모두 1만t(톤)에 이른다.

모듈 설치를 위해선 크게 세 가지 작업이 필요하다. 가장 먼저 ‘정확한 제작’이 필요하다. 모듈은 미세한 차이로도 이상이 발생할 수 있다. 이를 위해 DL이앤씨는 ‘3D 스캐닝’을 도입했다. 이는 레이저를 발사한 뒤 대상에 부딪혀 돌아오는 시간을 계산해 공간 구조를 파악하는 기술이다. 여기에 지형지물을 고려한 맞춤형 모듈 제작이 함께 이뤄졌다. 규격에 딱 맞춰 제작된 모듈 사이 간격은 3㎜를 넘지 않았다. DL이앤씨는 모듈과 모듈 사이에 배관을 넣어줘 어긋난 부분을 맞추는 기존 방식보다 공정이나 용접량을 줄일 수 있었다.

그다음으로 모듈을 바지선에 실어 울산신항까지 450㎞에 달하는 거리를 운송했는데, DL이앤씨는 이 작업이 쉽지 않았다고 설명했다. 모듈을 옮기는 동안 무게 중심이 수시로 바뀔 수 있어 파손·전복 등의 위험에 노출되기 때문이다. DL이앤씨는 각 모듈의 체적, 무게 중심에 따라 고박(묶는 작업) 위치를 선정하고, 특수 제작한 받침목과 고정끈으로 포장하는 등 전문적인 해상운송 엔지니어링 기술을 적용했다.

모듈 설치의 최종 관문은 육상으로 옮기는 작업이다. 울산신항에 도착한 모듈을 샤힌 프로젝트 현장으로 옮길 땐 ‘모듈 트랜스포터(SPMT)’를 동원했다. 이는 주로 조선소 등에서 큰 선박이나 대형 구조물을 옮기는 데 사용하는 특수 운송 장비다. 금속판 아래 바퀴 네 개가 달려 있는데, 여러 개를 이으면 화물 기차처럼 움직인다. 모듈의 길이를 고려해 한 줄에 6대씩 2줄로 길게 연결했다. 이동 작업은 인적이 드문 야간시간에 진행됐다. 진동을 최소화하는 ‘초저속 운송’으로 모듈을 2㎞ 움직이는 데 2시간이 걸렸다.

모듈 공법은 플랜트 공사에서 새롭게 주목받는 분야 중 하나다. 보통 플랜트 공사는 현지 시공 방식으로 이뤄져 기후·인력 등 현장 여건에 영향을 많이 받지만, 모듈 공법은 기계·배관 등 설비 구성요소를 사전 제작해 문제 발생 여지를 최소화한다.

DL이앤씨는 총 3개 패키지로 나눠 발주된 샤힌 프로젝트에서 핵심인 ‘패키지 1’을 현대건설·현대엔지니어링과 함께 수행하고 있다. 샤힌 프로젝트는 내년 6월 준공을 목표로 순조롭게 진행 중이다.

DL이앤씨 유재호 플랜트사업본부장은 “석유화학 플랜트 중 샤힌 프로젝트라는 새로운 영역에 진출했다는 점에서 의미가 크다”며 “치밀한 사전 준비와 과거의 모듈 제작·운송 노하우, 전문 인력 덕분에 성공적으로 마무리할 수 있었다”고 말했다.
